ประสิทธิภาพของการจับยึดเครื่องมือสำคัญต่อประสิทธิภาพการตัดเฉือนขึ้นรูปอย่างมาก โดยส่งผลต่อความแม่นยำ ความเสถียร อายุเครื่องมือ และผิวสำเร็จ ชุดจับยึดเครื่องมือที่ออกแบบมาอย่างดีช่วยให้การจับยึดระหว่างเครื่องมือตัดและสปินเดิลของเครื่องจักรมีความแข็งแรงและแม่นยำ ลดการสั่นและเพิ่มประสิทธิภาพการตัดสูงสุด ส่งผลให้ได้ชิ้นงานละเอียดแม่นยำขึ้น อายุของเครื่องมือยาวนานขึ้น และคุณภาพผิวงานที่ดีขึ้น
MEGA Tech สำรวจหัวจับไฮดรอลิกรุ่นใหม่ Hydraulic Chuck จาก Big Daishowa อย่างไรก็ตาม การเลือกเครื่องมือที่เหมาะสมนั้นเป็นเพียงครึ่งทางเท่านั้น เราต้องอาศัยการปฏิบัติที่ถูกต้องจึงจะบรรลุเป้าหมาย ดังนั้นเราจึงขอนำเสนอเคล็ดลับเกี่ยวกับวิธีการจับยึดเครื่องมือจากผู้เชี่ยวชาญของ Big Daishowa ด้วย
ใช้เครื่องมือตัดที่เหมาะสมสำหรับการใช้งาน

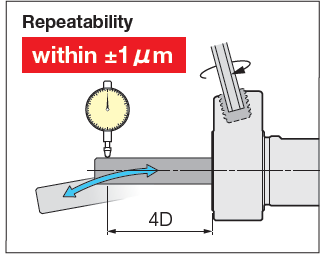

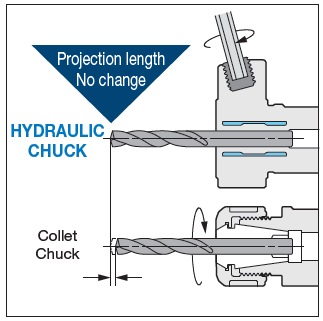

ก่อนอื่นเราต้องใช้เครื่องมือตัดที่เหมาะสมสำหรับงานเฉพาะ วิธีการจับยึดที่แตกต่างกันมีข้อดีที่แตกต่างกันขึ้นอยู่กับการใช้งาน สำหรับงานกลึง Big Daishowa ขอแนะนำหัวจับ Hydraulic Chuck สำหรับการเจาะและการคว้านที่ต้องการความแม่นยำสูงบนเครื่องกลึงอัตโนมัติ CNC การออกแบบของหัวจับไฮดรอลิกนี้ช่วยให้เปลี่ยนเครื่องมือได้ง่ายแม้ในเครื่องจักรที่มีพื้นที่จำกัด ความสามารถในการทำซ้ำและมีความแม่นยำสูง โดยมีความคลาดเคลื่อนน้อยกว่า 1 ไมครอนที่ความลึก 4D ช่วยยืดอายุของเครื่องมือได้อย่างมาก เครื่องมือตัดสามารถยึดหรือคลายออกได้อย่างง่ายดายและปลอดภัยด้วยประแจเพียงตัวเดียว และเนื่องจากความยาวส่วนยื่นของเครื่องมือตัดไม่เปลี่ยนแปลงก่อนและหลังการขันสกรูยึด ดังนั้นจึงปรับและควบคุมความยาวเครื่องมือในเครื่องจักรได้ง่าย

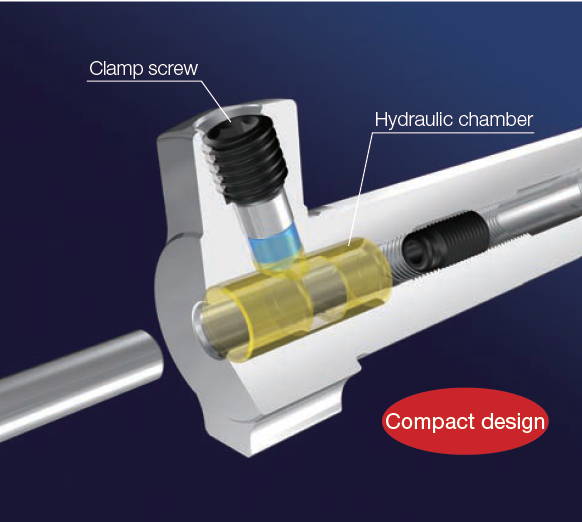

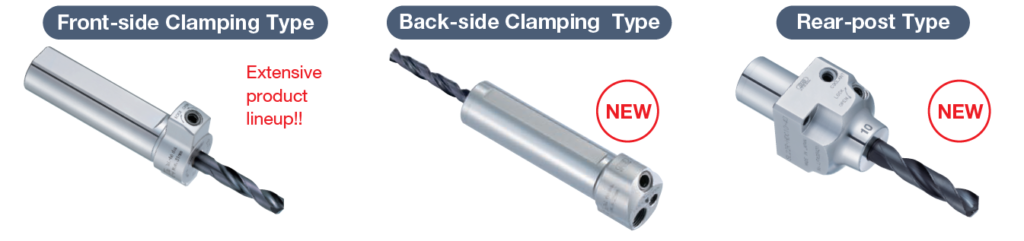

การออกแบบแบบบูรณาการทำให้ได้ความแม่นยำสม่ำเสมอและมีความแข็งแกร่งสูง เมื่อเทียบกับหัวจับโครงสร้างสองชิ้นที่ปิดผนึกด้วยแหวนโอริง ซึ่งให้ความทนทานสูงและบำรุงรักษาง่าย นอกจากนี้ ยังได้รับค่ารันเอ้าท์ที่ดีขึ้นอย่างมากเนื่องจากความยาวส่วนยื่นที่สั้นลงและแรงดันน้ำมันที่มีถึงสองจุด หัวจับ Hydraulic Chuck ใหม่นี้มีสามประเภทให้เลือก ได้แก่ ประเภทการยึดด้านหน้า, ยึดด้านหลัง และยึดด้านปลาย

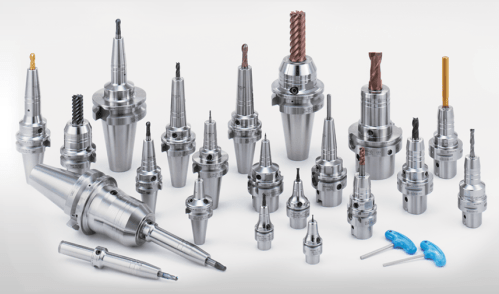

10 เคล็ดลับเพื่อประสิทธิภาพการจับยึดเครื่องมือสูงสุด
ดังที่กล่าวก่อนหน้านี้ ความสมบูรณ์ของการจับยึดเครื่องมือ โดยเฉพาะงานกลึง อาจประสบความสำเร็จหรือล้มเหลวก็ได้ขึ้นกับวิธีปฏิบัติ เราจึงได้รวบรวมเคล็ดลับเกี่ยวกับขุดจับยึดเครื่องมือ 10 ข้อจากผู้เชี่ยวชาญของ Big Daishowa เพื่อแบ่งปันคำแนะนำที่ดีที่สุดในสถานการณ์ต่างๆ เพื่อประสิทธิภาพการจับยึดเครื่องมือสูงสุดดังนี้:
1) ปรับสมดุลชุดจับยึดที่ประกอบเสร็จสมบูรณ์ ควรปรับสมดุลขุดจับยึดเครื่องมือเมื่อประกอบเป็นชุดที่สมบูรณ์แล้วเสมอ แม้ว่าผู้ผลิตเครื่องมือหลายรายจะปรับสมดุลชุดจับยึดล่วงหน้ามาจากโรงงาน แต่บ่อยครั้งพบว่าไม่เพียงพอ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานกลึงที่มีระยะยื่นของเครื่องมือยาวๆ
2) ความเสียหายจากการจับยึดอาจลุกลามได้อย่างรวดเร็ว ควรตรวจสอบและดูแลขุดจับยึดของท่าน เพราะความเสียหายทางกายภาพที่เกิดกับขุดจับยึดหรือสปินเดิล เช่น รอยบุบ รอยขีดข่วน ฯลฯ อาจขยายใหญ่ขึ้นอย่างรวดเร็ว ขุดจับยึดที่ชำรุดเพียงอันเดียวสามารถแพร่กระจายปัญหาได้ราวโรคติดต่อ หากคุณพบปัญหาเช่นนี้กับขุดจับยึดของคุณ ให้หยุดทำงานและนำออกมาทันที
3) กฎเกณฑ์ทั่วไปเกี่ยวกับขนาดขุดจับยึด หากท่านกำลังมองหาวิธีเพื่อหลีกเลี่ยงการสั่นสะเทือนที่ราคาไม่แพงอยู่ ให้เริ่มต้นด้วยการเลือกขุดจับยึดที่มีเส้นผ่านศูนย์กลางใหญ่ที่สุดและความยาวสั้นที่สุดเท่าที่จะเป็นไปได้
4) ความแข็งแกร่งอาจส่งผลเสียต่องานต๊าปเกลียว อย่างเช่นความแข็งแกร่งที่ของหัวจับคอลเล็ตอาจเป็นอันตรายได้ เพราะความแข็งแกร่งนี้แทบจะไม่ได้ช่วยในการต่อต้านแรงขับที่รุนแรงที่กระทำต่องานต๊าปเกลียวภายในรูของชิ้นงาน ทำให้ความท้าทายที่ยากอยู่แล้วในการหยุด/ถอยและรักษาจังหวะการป้อนเครื่องมือยากยิ่งขึ้น
5) การปรับสมดุลเป็นสิ่งสำคัญสำหรับการตัดเฉือนห้าแกน โปรดจำไว้ว่าความสมดุลอาจมีความสำคัญสูงสุดในการทำงานห้าแกนเต็มรูปแบบ ขุดจับยึดที่มีความสมดุลที่ดีจะช่วยให้มั่นใจได้ว่าขอบตัดของปลายเครื่องมือกัดจะสัมผัสกับชิ้นงานอย่างสม่ำเสมอเพื่อป้องกันการสั่นสะท้านและคุณภาพผิวสำเร็จที่ไม่ดี
6) พิจารณาข้อกำหนดความเร็วของสปินเดิลเมื่อต้องเลือกระหว่างขุดจับยึดแบบหดรัดและแบบไฮดรอลิก สำหรับการใช้งานที่มีระยะเอื้อมไกล(จากเครื่องมือถึงชิ้นงาน) ให้พิจารณาความเร็วสปินเดิลตามที่กำหนด แต่หัวจับแบบไฮดรอลิกเมื่อใช้ความเร็วในช่วงที่แนะนำ จะให้ค่ารันเอาท์ที่ต่ำกว่าและคุณภาพในการตัดเฉือนที่เหนือกว่า
7) อย่ามองข้ามผลกระทบของเครื่องมือต่อประสิทธิภาพการทำงานของขุดจับยึด เครื่องมือตัดมีผลต่อความสามารถในการจับยึดมากกว่าที่ช่างเครื่องและวิศวกรส่วนใหญ่ทราบ
8) ไม่ใช่เครื่องมือแบบสัมผัสสองจุดทั้งหมดจะเหมือนกัน มีเพียงซัพพลายเออร์ที่ได้รับอนุญาตของ BIG-PLUS เท่านั้นที่มีมาสเตอร์เกจที่สามารถตรวจสอบย้อนกลับไปยังเกจหลักใหญ่ของ BIG ได้ และมีขนาดและความคลาดเคลื่อนที่ระบุเพื่อให้จับยึดได้ถูกต้อง ขอให้มองหาเครื่องหมาย: “BIG-PLUS Spindle System-License BIG DAISHOWA SEIKI”
9) ท่านอาจมีสปินเดิล BIG-PLUS แต่ไม่รู้ตัว วิธีที่ง่ายที่สุดในการทราบว่าอินเทอร์เฟซเป็น BIG-PLUS หรือไม่ คือการวางเครื่องมือมาตรฐานไว้ในสปินเดิลและดูว่ามีช่องว่างระหว่างหน้าหน้าแปลนของสปินเดิลกับหน้าสปินเดิลมากเพียงใด หากเป็น BIG-PLUS ช่องว่างควรอยู่ที่ประมาณ 0.06 นิ้ว
10) ใช้ค่าออฟเซ็ตที่เป็นบวกในการติดตั้งชุดจับยึดเครื่องมือ การปรับเครื่องจักรให้เหมาะสำหรับค่าชดเชยความยาวเครื่องมือที่เป็นค่าบวก นั้นดีกว่าการใช้ค่าชดเชยที่เป็นลบสำหรับเครื่องจักรทุกประเภท เพราะมันเป็นขั้นตอนที่เรียบง่าย ที่ทำให้ชีวิตท่านง่ายขึ้นมาก
Article by: MEGATech & Sumipol Corporation Limited << Click here
