検査工程の現場からスピーディに正確な測定データを収集し、きめ細かいデータ分析に基づいて製造現場の競争力を高めていく。そうした体制の構築を支えるのが、
計測データワイヤレス通信システム『U-WAVE』です。
更に、「MeasurLink」により「ミツトヨが提唱する品質管理のIoT」を実現できます。
スマートな測定の実現へ
計測データワイヤレス通信システム
U-WAVE（ユーウェーブ）
ミツトヨのデジマチック出力付き測定器のデータをワイヤレス通信で送り、 汎用ソフトウェア（ エクセルやメモ帳など） に取り込むことができるシステムです。

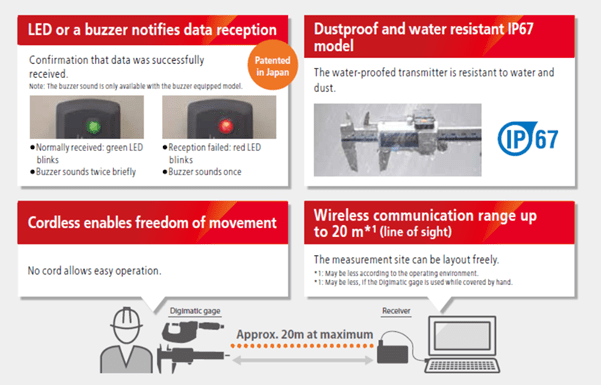

ワイヤレスのため測定時の操作性を損なわず、 データ入力の手間とミス、 コスト削減、 作業効率の向に貢献します。
U-WAVE Fit
U-WAVE-Tと比べて小型・薄型化により、測定器との一体感があり操作性が向上しています。
U-WAVE導入で得られるメリット

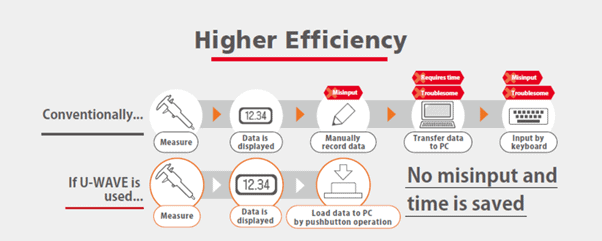

作業効率の向上: 測定データをボタ ン1つで入力！手書き記録の手間とミスをなくし、作業効率を大幅向上!
データの⼀元管理: 測定データの 一元管理化を実現！統合され た品質の見え る化で不良発生の予防管理へ！
コスト削減効果: 既存のデジマチック出力付き測定器に簡単に取り付け可能！イニシャルコスト、ランニングコストを抑え たシステム構築！
既存の測定器に取り付け可能: デジマチック出力付の測定器なら買い替えの必要がありません。
測定工程のこんなお悩みを U-WAVE が解決！
お悩み: 測定データを手書き記録しているため、 効率が悪くミスも多い。
解決: U-WAVEを使えば、 測定データを即座に無線送信してパソコンに取り込めます。手書きでのミスをなくし、作業効率とデータの信頼性が高まります。
お悩み: 測定データを無線で取り込みたいが、 大きなコスト負担は厳しい。
解決: お持ちの測定器に簡単に取付けられ、 測定器の買い替えが不要なため、 大きなコスト負担にはなりません。
お悩み: 多数の作業者が多数の測定器を使うので、 データの集計、判定に長時間がかかる。
解決: U-WAVEは、パソコン側受信ユニット1台に最大100台の測定器が登録可能。エクセルに各データを分けて自動入力するので、集計・判定作業にスムーズに移れます。 測定データのスピーディで信頼度の高い集計・判定がものづくりの競争力を高めます。
製品構成の概略
受信ユニット
U-WAVE-R
– 測定データを受信しUSB経由でパソコンへ
– USBバスパワー方式で電池やアダプタの別電源不要
– 識別IDや使用周波数は付属のソフトウェア“U-WAVEPAK”で設定
-エクセルなどへのデータ取り込み機能を標準付属
送信ユニット
U-WAVE-TM ／TC／ T
– 測定器が表示した測定データをU-WAVE-Rへ送信
– U-WAVE-TM／TCは小型・薄型化により、測定器との一体感があり操作性が向上
接続装置 / 接続ケーブル
– U-WAVE-TM／TC／T本体の端子と測定器の端子をつなぐユニットとケーブル
– U-WAVE-Tと測定器との接続には専用接続ケーブルを使用
測定器
デジマテイックゲージ
– U-WAVE-TM／TCは、ほとんどのデジマチック出力付きキャリパ、マイクロメータなどに対応可能
– U-WAVE-Tは、全てのデジマチック出力付き測定
器に対応可能
