最新型!! FH630SX-5Aは最新のマシニングセンターあらゆる産業の中型部品加工をトップレベルで実現航 空 宇 宙 産 業 、エネルギー関 連 、建 設 機 械 、輸 送 機 械複雑形状部品の５軸同時加工や、一度の段取りで多面加工が可能です。
段取り時間を削減し、部品加工のリードタイムを短縮します。 FH630SX-5A は、品質確保、生産効率向上、そして高いコストパフォーマンスを実現する 5 軸マシニングセンタです。
The unique feature of FH630SX-5A
■クラス最大の工作物積載性能n : 同クラスにおける最大工作物振り、最大工作物高さ、最大 工作物質量を実現。

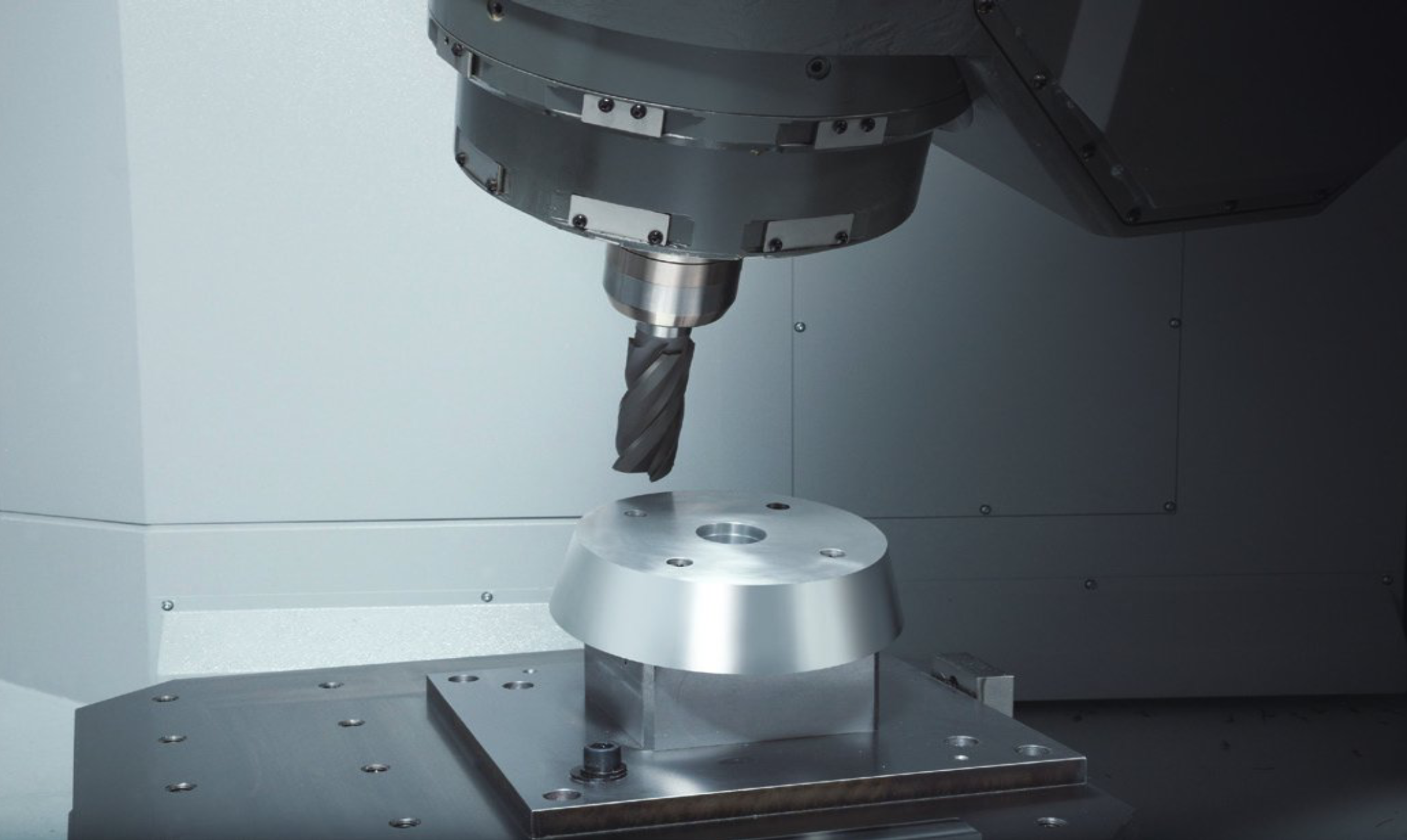

■クラス最強の切削性能 : アルミからチタンまで、材料をえらばない汎用性の高い5軸専用主軸を搭載。“より大きく,より剛く”より大きく、より剛く5軸機の高能率加工を実現するフレキシブル旋回主軸と、それを支える高剛性 Platform
5 軸加工機の主軸には傾斜旋回式主軸を採用しました。ジェイテクト 独自の高剛性主軸の DNAを引き継ぐこの主軸は高能率加工を可能に したことに加え、テーブルが傾斜しない5 軸構成のためより大きな工作物 の安定した加工を実現しました
5軸機の高能率加工を実現する
さらに、この主軸を支えるPlatform（プラットフォーム）は、加工精度に 影響を及ぼす『外力』に対して変位を最小にするため、送り加減速の慣性力 に加え大きな切削抵抗にも耐えられる頑強な高剛性Platformです
High performance spindle in FH630SX-5A
■ フレキシブル旋回主軸（C軸ユニット): 傾斜旋回式主軸の採用により、パレット上に大きな工作物が積 載可能です。主軸側に旋回軸（C 軸）を持つので工作物の重量に 左右されず、また工具長 100mm のポイントを中心に旋回する 傾斜旋回式主軸は主軸旋回に伴う直線軸の移動距離が最短とな り、より大きな工作物を一度の段取りで加工可能です。
■ 優れた主軸接近性 : 最適な軸配置と堅牢な機械剛性により優れた主軸接近性を 実現。主軸垂直姿勢時にはパレット中心から更に300mmの 位置まで到達可能で、広い加工範囲を確保しています。
低・中速回転で加工する鉄材から高速回転高送りで 加工するアルミ材まで幅広い領域をカバーする 高速・高剛性のマルチユース型15,000min-1主軸と、 難削材の重切削加工に対応できる大径のセラミック 玉軸受を採用し、高い負荷容量を備えた高トルク 8,000min-1主軸をラインアップしました。
Article by: Toyoda Machinery S.E. Asia Co.,Ltd. & MEGA Tech
