ผลิตภัณฑ์อุตสาหกรรมคุณภาพระดับพรีเมียมหมายถึงความน่าเชื่อถือ เวลาหยุดทำงานที่ลดลง ความปลอดภัย และต้นทุนที่ลดลงในระยะยาวสำหรับผู้ใช้ แต่สำหรับผู้ผลิตชิ้นส่วนโลหะตัดเฉือน หมายถึงชิ้นงานที่มีความแม่นยำสูงสุด พื้นผิวเรียบเนียนที่สุด ซึ่งเครื่องเจียร CNC จะมีบทบาทสำคัญอย่างมาก

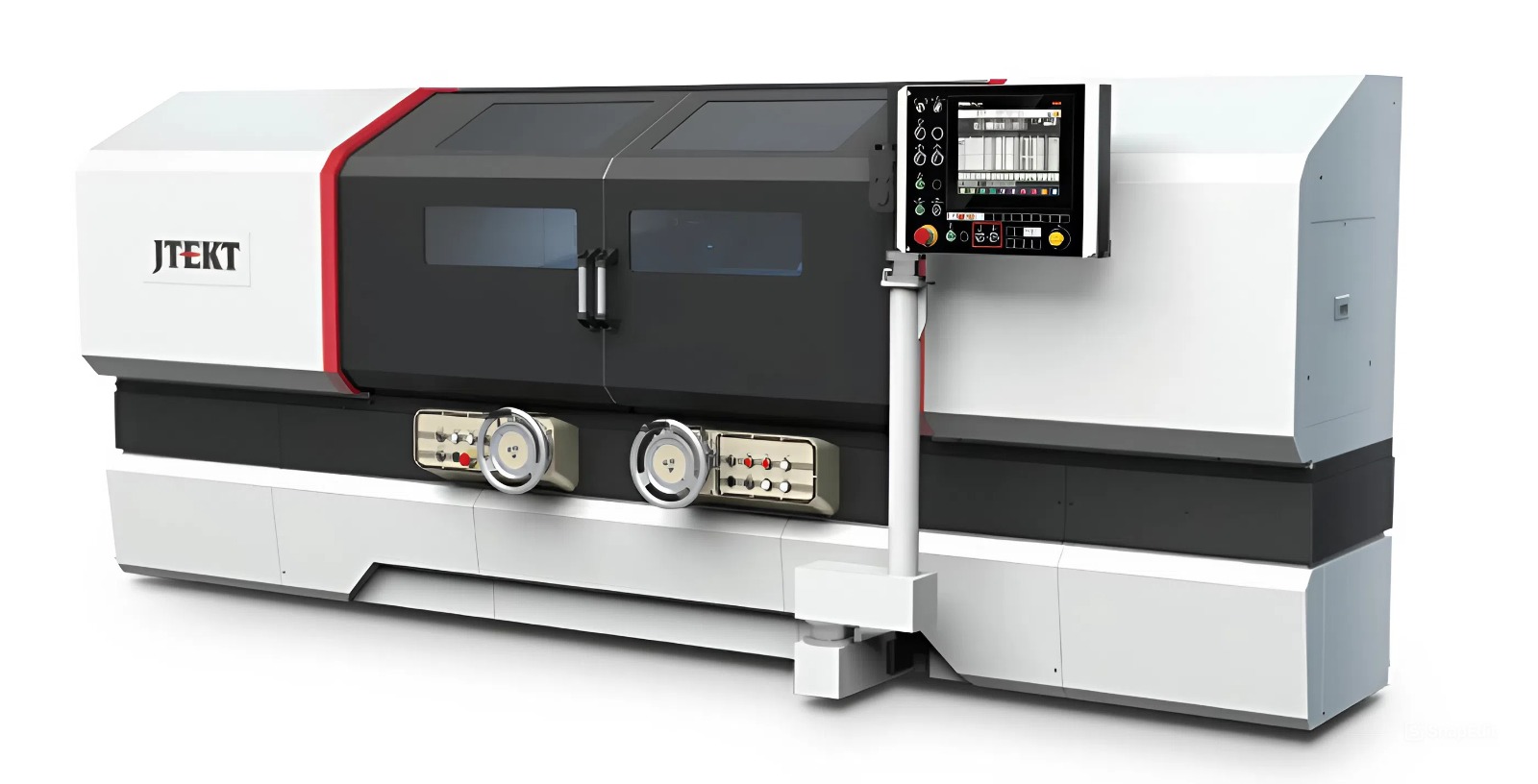

เครื่องเจียร CNC ได้ปฏิวัติอุตสาหกรรมการผลิตด้วยการให้ความแม่นยำ ประสิทธิภาพ และความน่าเชื่อถือสูงในการผลิตชิ้นส่วนคุณภาพสูง MEGA Tech เป็นเกียรติที่ได้สำรวจเครื่องเจียร CNC อเนกประสงค์ซีรีส์ G3 ใหม่จาก JTEKT ซึ่งถือเป็นเครื่องเจียร CNC ที่ดีที่สุดรุ่นหนึ่งในบรรดาเครื่องระดับเดียวกัน

STAT Bearing หัวใจของสปินเดิล

ตลับลูกปืนถือเป็นหัวใจของสปินเดิล เป็นชิ้นส่วนที่ทำให้แกนเพลาหมุนราบรื่นและแม่นยำ จากการลดแรงเสียดทานระหว่างเพลาสปินเดิลและตัวเรือน ทำให้สปินเดิลหมุนอย่างแม่นยำและมีประสิทธิภาพ ตลับลูกปืนมีความสำคัญต่อการรักษาความแม่นยำของสปินเดิล ลดการสึกหรอ และรับประกันความแม่นยำและความสม่ำเสมอในการตัดเฉือน ตลับลูกปืนที่มีประสิทธิภาพยังสามารถรับโหลดในแนวรัศมีและแนวแกนของสปินเดิลได้ดี ช่วยให้มั่นใจว่าสปินเดิลสามารถรับมือกับแรงที่เกี่ยวข้องในการตัดเฉือนได้อย่างมีประสิทธิภาพ

เทคโนโลยีตลับลูกปืน STAT BEARING ของ JTEKT เป็นส่วนสำคัญของเครื่องเจียรทรงกระบอกความแม่นยำสูง ซึ่งได้รับการออกแบบมาเพื่อเพิ่มความแม่นยำและอายุการใช้งานที่ยาวนานขึ้น โดยตลับลูกปืนนี้ผสมผสานแรงกดแบบสถิตและแบบไดนามิกเพื่อสร้างชั้นฟิล์มของเหลวมารองรับสปินเดิล ตลับลูกปืนจึงสึกหรอน้อยลงเมื่อไม่มีการสัมผัสโดยตรงระหว่างโลหะกับโลหะ ส่งผลให้สปินเดิลมีอายุใช้งานยาวนานขึ้น ด้วยโครงสร้างที่มีความแข็งแรงทนทานสูงและมีประสิทธิภาพการหน่วงที่ยอดเยี่ยม ตลับลูกปืน STAT BEARING จึงทำให้สปินเดิลมีความแม่นยำในการหมุนสูงถึง 0.016 ไมโครเมตร STAT BEARING ช่วยให้เครื่องเจียรของ JTEKT มีความแม่นยำโดยรวม และเป็นเทคโนโลยีหลักสำหรับเครื่องเจียรทรงกระบอกและเครื่องกลึง/กัดความแม่นยำสูงอื่นๆ ของ JTEKT

เครื่องเจียร G3 Series

เพื่อแก้ปัญหาการขาดแคลนแรงงานทักษะและความท้าทายในการถ่ายทอดเทคนิคการขัดผิวขั้นสูง JTEKT ขอนำเสนอเครื่องเจียร CNC ความแม่นยำสูงซีรีส์ G3 ที่มีการทำงานเป็นมิตรกับผู้ใช้ เพื่อให้สามารถเจียรขั้นสูงได้ด้วยการทำงานที่เรียบง่ายและใช้งานสะดวก แท่นเครื่องของซีรีส์ G3 ได้รับการปรับให้เหมาะสมโดยใช้การวิเคราะห์ composite analysis เพื่อคำนึงถึงและชดเชยการเปลี่ยนแปลงขนาดและตำแหน่งของชิ้นส่วนเครื่องจักรจากการเปลี่ยนแปลงอุณหภูมิ ส่งผลให้มีการเปลี่ยนแปลงขนาดเพียงหนึ่งในสามเมื่อเทียบกับเครื่องเจียรทั่วไป

กลไกการป้อนที่มีความแม่นยำสูง

เครื่องเจียร G3 Series มีความแม่นยำและมั่นคงของทิศทางการป้อนสูงขึ้น รองรับบอลสกรูด้วยตลับลูกปืนที่มีความแข็งแกร่งสูง นอกจากนี้ เครื่องเจียร G3 Series ยังมีการนำแผ่นลอยมาใช้ในชุดหินและโต๊ะงานเพื่อดูดซับการเบี่ยงเบนของบอลสกรู ด้วยการดูดซับการเบี่ยงเบนของทิศทางการป้อนในขณะที่ยังคงความแม่นยำของทิศทางการป้อนเอาไว้ ผลลัพท์คือความแม่นยำในการป้อนสูง ความตรง และความสมบูรณ์แบบของพื้นผิวชิ้นงาน

ทั้้งสไลด์สำหรับแท่นหินเจียรและสไลด์ของโต๊ะงานได้รับการ “ขัดผิว” โดยช่างเทคนิคผู้เชี่ยวชาญ วิธีนี้ทำให้ได้ความตรงสูง ป้องกันการสึกหรอของหน้าเลื่อนและทำให้การเจียรที่มีความแม่นยำสูง รวมถึงช่วยให้รักษาความแม่นยำได้ในระยะยาว ทำให้เครื่องจักรคงประสิทธิภาพสูงเป็นระยะเวลานาน นอกจากนี้ การขัดผิวนี้ไม่เพียงแต่ส่วนที่เลื่อนได้เท่านั้น แต่ยังรวมถึงด้านบนของโต๊ะงานและหน้าโต๊ะงานที่ประกบกันด้วย ทำให้หัวสปินเดิลและแท่นยันศูนย์ของโต๊ะเคลื่อนไหวได้อย่างเสถียร รวมถึงทำให้โต๊ะงานสวิงได้อย่างมั่นคงในระยะยาว

ขยายไลน์ผลิตภัณฑ์เพื่อสนองความต้องการที่หลากหลาย

เครื่องเจียร G3P50 มีให้เลือกสองประเภท โดยประเภทแรกสำหรับการใช้งานทั่วไป ใช้สำหรับการเจียรชิ้นงานที่มีรูตรงกลางทั้งสองด้านหรือมีหัวจับ มาพร้อมสามจับขนาด 7 นิ้ว และรองรับการทำงานของหัวจับแบบนิ่ง (dead) และแบบหมุนโดยมอเตอร์(live) โดยให้การตั้งค่าที่ใช้งานได้จริงสำหรับงานประเภทต่างๆ ในขณะที่ยังคงความเสถียรและการควบคุมเอาไว้ ส่วนประเภทที่สองเป็นเครื่องเจียรสำหรับการผลิตปริมาณมาก ออกแบบมาเพื่อให้เจียรได้เร็วขึ้นและมีประสิทธิภาพมากขึ้น โดยจะต้องใช้กับชิ้นงานที่มีรูตรงกลางทั้งสองด้าน ซึ่งเครื่องเจียรประเภทที่สองนี้มาพร้อมกับหัวจับดอกแบบนิ่งและตัวปรับขนาดอัตโนมัติ รองรับ 3P, ⌀8~⌀80 มม. ด้วยความเร็วผิวหน้าหินที่สูงขึ้นถึง 45 ม./วินาที การตั้งค่านี้ช่วยเพิ่มความเร็วในการผลิตและรับประกันประสิทธิภาพที่สม่ำเสมอ

สบายใจไร้กังวลกับมาตรฐานญี่ปุ่น

ญี่ปุ่นพัฒนาจากประเทศที่อาศัยฝีมือช่างที่ชำนาญ สู่การเป็นผู้นำด้านอุตสาหกรรมนั้นช่างน่าทึ่ง เช่นเดียวกับที่ JTEKT เป็นผู้กำหนดมาตรฐานใหม่สำหรับตลาดแมชชีนทูลส์ ปัจจุบัน แมชชีนทูลส์ของ JTEKT ถือเป็นต้นทุนการเป็นเจ้าของที่คุ้มค่าที่สุดสำหรับลูกค้า พนักงานของ JTEKT รู้สึกภาคภูมิใจมากที่เห็นว่าเครื่องเจียรของพวกเขาที่ผลิตตั้งแต่ปลายทศวรรษ 1980 และต้น 1990 ยังคงใช้ผลิตงานอยู่ นับเป็นบททดสอบโครงสร้างฐานเครื่องเหล็กหล่อที่ใช้ตลับลูกปืนหัวล้อแบบไฮโดรสแตติกและไฮโดรไดนามิกร่วมกัน ที่ไม่มีการสัมผัสระหว่างโลหะกับโลหะเมื่อเปิดเครื่อง JTEKT เป็นหนึ่งในผู้ผลิตไม่กี่รายที่ยังคงใช้ศิลปะของการscrapingผิว ดังนั้นจึงไม่แปลกที่เครื่องจักรของพวกเขาจะมีความคลาดเคลื่อนที่เข้มงวดที่สุดในตลาด

ด้วยเครื่องเจียรซีรีส์ G3 และมาตรฐานญี่ปุ่นของ JTEKT จึงไม่ใช่เรื่องเกินจริงที่จะบอกว่าใครๆ ก็สามารถเชี่ยวชาญการเจียรขั้นสูงได้อย่างง่ายดาย ปัจจุบัน JTEKT มีเครือข่ายฐานการผลิต สำนักงานขาย และศูนย์เทคนิคในกว่า 20 ประเทศทั่วโลก

Article by: MEGATech & JTEKT Machinery (Thailand) Co., Ltd. << Click Here

Premium quality industrial products mean more reliability, reduced downtime, safety, and potentially lower long-term costs for the users. For machined part manufacturers, it’s nothing less than the tight tolerance and best surface finishing of the parts. This is when the CNC grinding machine plays a big role.

CNC grinding machines have revolutionized the manufacturing industry by providing precision, efficiency, and reliability in the production of high-quality components. It’s a great honor for MEGA Tech to explore the new G3 Series, universal CNC grinding machines from JTEKT that is regarded as one of the best of its class.

STAT Bearing Is the Heart of the Spindle

Bearings are the heart of spindles because they are essential for their smooth and precise operation. They facilitate rotation by reducing friction between the spindle shaft and its housing, allowing for accurate and efficient movement. Bearings are crucial for maintaining spindle precision, minimizing wear, and ensuring consistent machining accuracy. Efficient bearings also be able to support the radial and axial loads of the spindle, ensuring it can handle the forces involved in machining.

JTEKT‘s STAT BEARING is a key component in their high-precision grinding machines, designed to enhance accuracy and longevity. It combines static and dynamic pressure to create a film of fluid that supports the rotating spindle. By eliminating metal-to-metal contact, the bearing experiences less wear, leading to a longer lifespan. With its highly rigid structure and excellent damping performance, the spindle’s high rotational accuracy of 0.016 micrometers, is practically possible. The STAT BEARING contributes to the overall accuracy of JTEKT‘s grinding machines and is a core technology in their cylindrical grinders and other high-precision machine tools.

G3 Series Grinders

To address labor shortages and the challenge of passing on advanced techniques. JTEKT presents G3 Series, high precision grinding machines with easy user-friendly operation to achieve advanced grinding with simple intuitive operation. The G3 series bed is designed using composite analysis to account for deformation and thermal displacement. As a result, dimensional change of one-third compared to the conventional model.

High-accuracy Feed Mechanism

The G3 Series features increased the rigidity of feed direction by supporting the ball screw with high-rigidity bearings. Moreover, a floating plate has been adopted on the wheel head and table to absorb ball screw runout. By absorbing runout while maintaining the rigidity of the feed direction, high feed accuracy improved straightness and surface integrity have been achieved.

Both the wheel head slide and table slide were performed “scraping” by expert technicians. This achieves high straightness, prevents wear of sliding faces and high-accuracy grinding, as well as enables accuracy to be maintained over the long term ensuring the high performance of the machine for an extended period.

Moreover, performing scraping on not only sliding portions, but also the upper side of the table and table mating face achieves stable movement of the spindle head and tailstock, as well as the long-term stability of the table swing.

Expanded Lineup to Fit Diverse Needs

The G3P50 is available in two-unit types. The first unit is for General Purpose, used for grinding workpieces with center holes on both ends or with a chuck. It features a 3-jaw scroll chuck (7’’), and supports both dead and live workhead operation. It offers a practical setup for varied job types while maintaining stability and control. The second unit is specifically for Mass-Production Purposes, designed to achieve faster and more efficient grinding. It must be used with workpieces that have center holes on both ends. This unit is equipped with a dead spindle workhead and an auto-sizer, supporting 3P, ⌀8~⌀80 mm. With a higher wheel surface speed of 45 m/s, this setup increases the production speed and ensures consistent performance.

Japanese Standard Ensures Peace of Mind

Japan transitioned from a nation of skilled craftsmanship to an industrial leader is truly amazing. The same goes for Toyoda as it set new standards in machine tools. Today, JTEKT’s machine tools are considered the best cost of ownership for its customers. JTEKT people take a lot of pride in seeing that their grinders from the late 1980s and early 1990s are still out there running production. That test the construction with the cast iron base which runs a combination of hydrostatic and hydrodynamic wheel head bearings and there’s no metal-to-metal contact when the machine is powered on. It’s one of the few manufacturers that still does the art form of scraping. So, they achieve the tightest tolerances in the market.

With the G3 Series and by JTEKT’s Japanese standard, it’s not exaggerated to say that anyone can effortlessly master advanced grinding.

Article by: MEGATech & JTEKT Machinery (Thailand) Co., Ltd. << Click Here

高品質の工業製品は信頼性の向上、ダウンタイムの削減、安全性、そして長期的なコスト削減を実現。機械加工部品メーカーにとって部品の厳しい公差と最高の表面仕上げは不可欠。CNC研削盤が大きな役割を果たすのは間違いなくここだ。

CNC研削盤は高品質部品の製造において精度、効率、そして信頼性を提供する事で製造業界に革命をもたらした。MEGA TechがこのJTEKTの新しい汎用CNC研削盤G3シリーズを皆様に紹介できる事は大変光栄に思う。このシリーズは同クラス最高峰の製品の一つとして評されている。

STATベアリングはスピンドルの心臓部

ベアリングはスピンドルの心臓部でスムーズで精密な動作には不可欠。スピンドルシャフトとハウジング間の摩擦を低減する事で回転を促進し正確で効率的な動きを実現。ベアリングはスピンドルの精度を維持し摩耗を最小限に抑えて安定した加工精度を確保するために不可欠。効率的なベアリングはスピンドルのラジアル荷重とアキシアル荷重を支え加工に伴う力に耐えられるよう設計されている。

JTEKTのSTATベアリングは高精度研削盤の主要部品であり精度と寿命を向上させるように設計されている。静圧と動圧を組み合わせる事で回転するスピンドルを支える流体膜を形成。金属同士の接触を排除する事でベアリングの摩耗が低減され寿命が長くなる。高剛性構造と優れた減衰性能でスピンドルは0.016マイクロメートルという高い回転精度を実現。 STAT BEARINGはジェイテクトの研削盤の総合精度向上に貢献しており円筒研削盤を始めとする高精度工作機械のコア技術だ。

G3シリーズ研削盤

人手不足と高度な技術伝承の課題に対応すべくJTEKTはシンプルで直感的な操作で高度な研削加工を実現するユーザーフレンドリーな操作性を備えた高精度研削盤G3シリーズを開発。G3シリーズのベッド構造は最新の複合解析手法を用いて最適化されておりセンタートラフクーラントシールド構造によりクーラントを機外へ迅速に排出する事で従来機比で寸法変化を3分の1に抑えた。

高精度送り機構

G3シリーズはボールねじを高剛性ベアリングで支持する事で送り方向の剛性を高め更には砥石台とテーブルにフローティングプレートを採用しボールねじの振れを吸収する。送り方向の剛性を維持しながら振れを吸収する事で高い送り精度を実現し真直度と面粗度を向上させた。

砥石台スライドとテーブルスライドは熟練の技術者による「キサゲ仕上げ」が施されておりこれにより高い真直度を実現し、摺動面の摩耗を防ぎ、高精度な研削加工が可能になるだけでなく長期にわたる精度維持も可能となり機械の高性能を長期間維持。

更に摺動部だけでなくテーブル上面やテーブル合わせ面にもキサゲ仕上げを施す事で主軸頭と心押台の安定した動作そしてテーブル揺動の長期安定性を実現。

多様なニーズに応える豊富なラインナップ

G3P50には2つのユニットタイプがありその1つ目のタイプは汎用タイプで両端にセンター穴があるワークピースまたはチャック付きのワークピースの研削に使用。3爪スクロールチャック（7インチ）を備えデッドスピンドルとライブワークヘッドの両方の操作をサポート。安定性と制御性を維持しながら様々なジョブタイプに実用的なセットアップを提供。2つ目のタイプは特に大量生産用に設計されておりより高速で効率的な研削を実現するように設計されている。両端にセンター穴があるワークピースに使用する。このユニットはデッドスピンドルワークヘッドとオートサイザーを備えており3P、⌀8～⌀80 mmをサポート。45 m/sの高速ホイール表面速度によりこのセットアップは生産速度を向上させ安定したパフォーマンスを保証。

安心のジャパンスタンダード

熟練の職人技の国から産業リーダーへと変貌を遂げた日本の歩みは正に驚きに値する。豊田自動織機も工作機械の新たな基準を打ち立てその偉業を成し遂げた。今日JTEKTの工作機械はお客様にとって最高の所有コストパフォーマンスを誇る製品として高く評価されている。JTEKTの社員は1980年代後半から1990年代初頭に製造された自社の研削盤が今もなお稼働している事に大きな誇りを持っている。鋳鉄製のベースに静圧式と動圧式の砥石軸受けを組み合わせた構造で機械の稼働時に金属同士が接触する事はない。JTEKTは研削という技巧を今もなお継承する数少ないメーカーの一つであり市場で最も厳しい公差を実現している。

G3シリーズとJTEKTの日本基準があれば誰でも高度な研削加工を難なくマスターできると言っても過言ではない。現在JTEKTは世界20カ国以上に生産拠点、営業拠点、テクニカルセンターを展開している。
